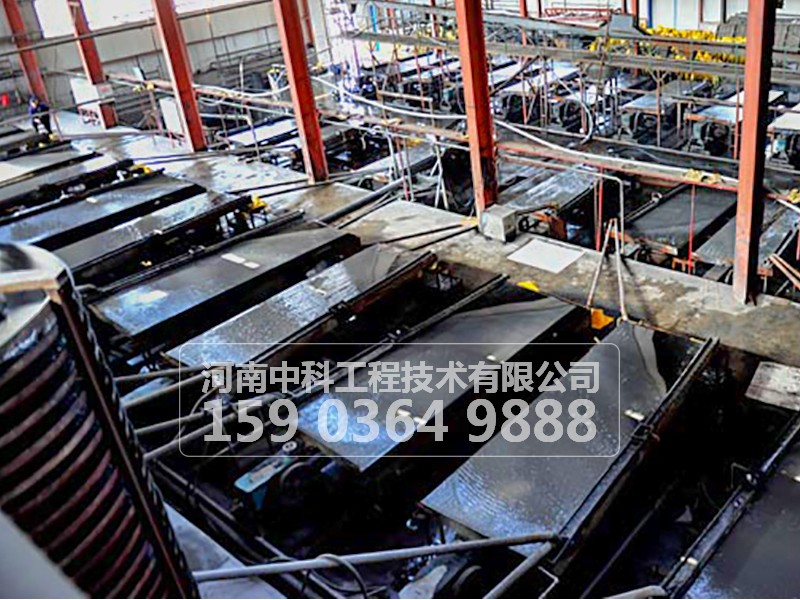

搖床是一種應用廣泛的選礦設備。其基本結構分為床面、床頭和機架三大部分。

(1)床面、床面可用木材、玻璃鋼、金屬(鋁、鑄鐵等)等材料制成。其形狀常見的有矩形、梯形和菱形。沿著縱向在床上釘很多平行的床(也稱為復條)，或者刻有槽，床從傳動端向?qū)γ嫦陆?，在斜線上前進。床面由框架支撐或框架吊起。床的右上方有礦山槽，長度約為床總長度的1/3~1/4的礦山槽一側有很多小孔，礦山漿均勻分布在床上。與給礦槽連接的是沖水槽，占床面總長度的2/3~3/4，給水槽側也開了很多小孔，沖水也可以沿床面縱向均勻給水。槽內有很多活瓣，用于調節水量沿床面長度的分配。

(2)床頭(傳動機構)由馬達驅動，用拉桿連接床面，使床面沿縱向進行不對稱的往復運動。床前進時，速度從慢到快，然后迅速停止。向后退時，速度從零迅速增加到 ，然后組逐漸減少到零。床面產生縱向差動，床面礦粒可單向運輸。向精礦方向運輸，反之稱為反向運輸。

(3)機架或懸掛機構，床面支撐方式為座式和懸掛式。座位式是床面與支架直接連接，支架上設有坡度調節裝置，用于調節床面的橫向坡度。懸掛式是用鋼絲繩將床面懸掛在一個架子上，床面懸掛在空中。調整坡度通過調整鋼絲繩的松緊來調整。

。
