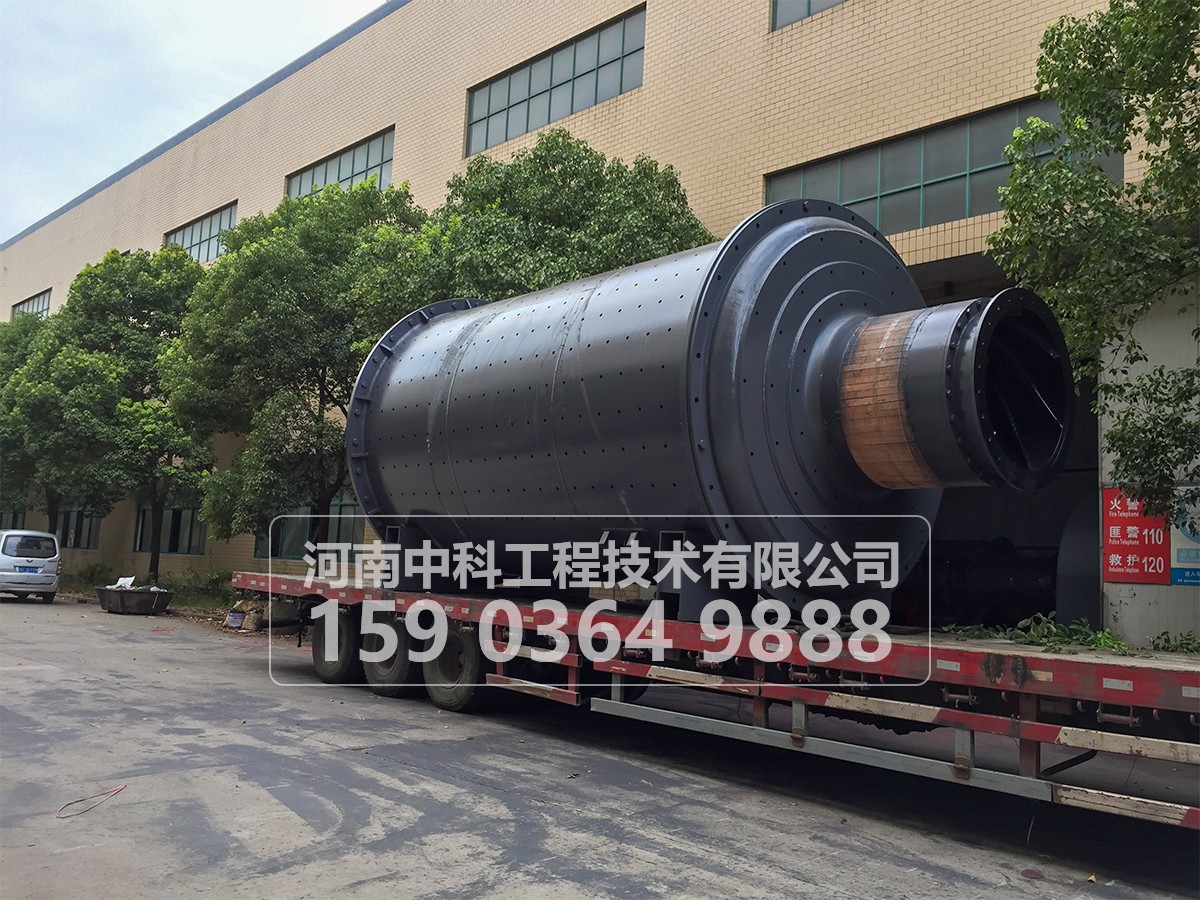

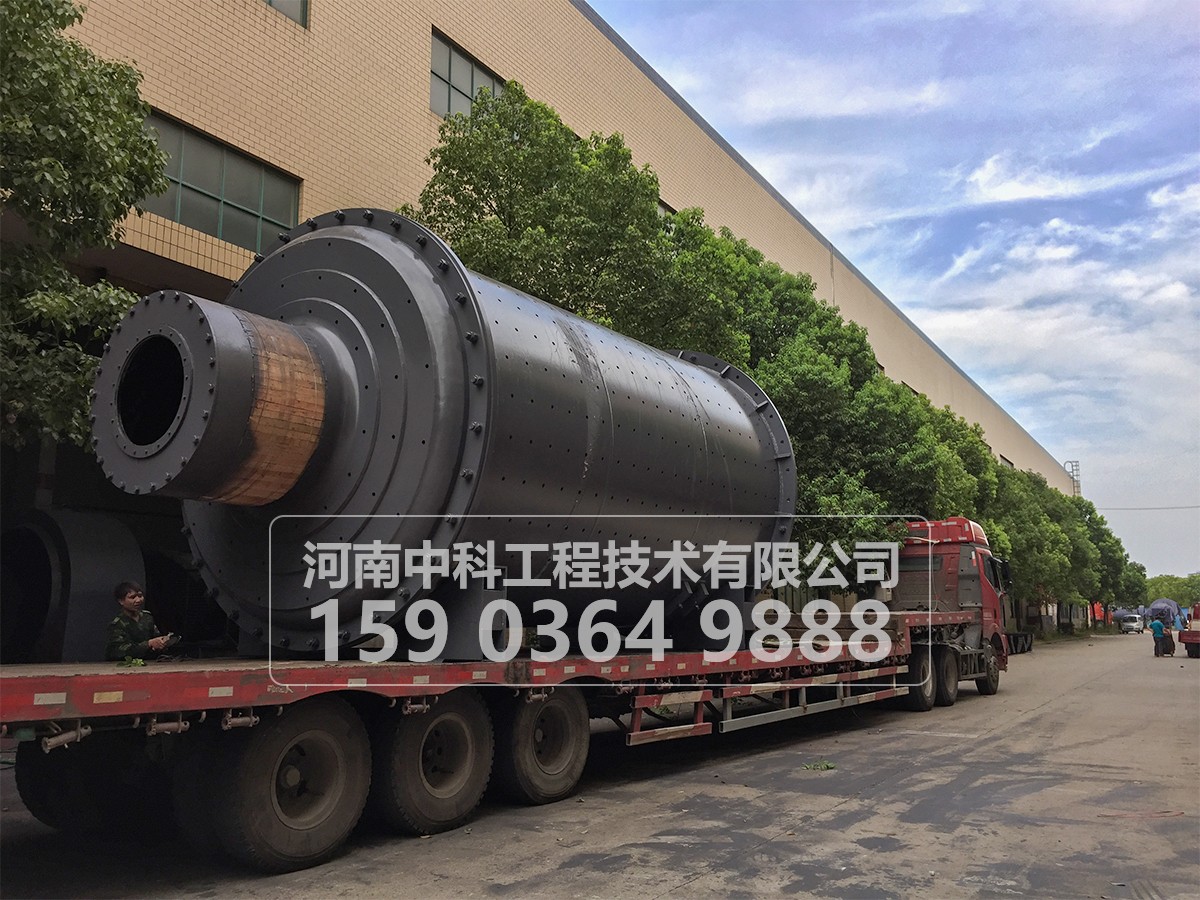

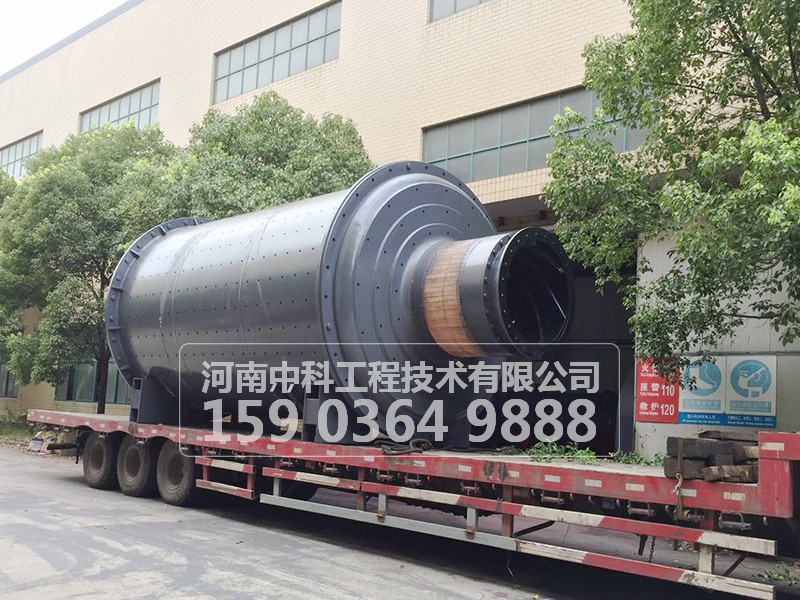

格子型球磨機多用于兩段磨礦中的 段或要求排礦較粗場合。格子球磨機的構造除排礦端安裝有排框格子板外，其他都和溢流球磨機相似。 格子型球磨機與溢流型磨機主要由筒體、給礦器、排礦器、傳動裝置、軸承和潤滑系統等六個部分組成。
格子型球磨機大體構造由筒體、筒體襯板、大齒環、排礦格子、給礦器組成，除排礦端安裝有排礦格子板外，其他都和溢流型球磨機相似。格子型球磨機的排礦端蓋及格子板構造如圖、格子襯板、軸承內套、中空軸頸、簸箕形襯板、中心襯板、筋條、楔鐵組成。在排礦端的帶有中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式:一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住, 以免它們傾斜和脫落;另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。
格子型球磨機性能參數表
| 型號 | 筒體轉速 （r/min） | 裝球量 （t） | 給料粒度 | 出料粒度 | 產量（t/h） | 電機功率 | 機重（T） |
| ?900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
| ?900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
| ?1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
| ?1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
| ?1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6.5.8 | 55 | 13.8 |
| ?1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
| ?1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| ?1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
| ?1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
| ?1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
| ?1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
| ?2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
| ?2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| ?2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 380 | 56 |
| ?2400×7000 | 21 | 34.5 | ≤25 | 0.074-0.4 | 18-32 | 400 | 62.8 |
| ?2400×8000 | 20.4 | 36 | ≤25 | 0.06-0.08 | 18-36 | 410 | 81.2 |
| ?2700×3600 | 18 | 37 | ≤25 | 0.074-0.4 | 19-75 | 410 | 83 |
| ?2700×4000 | 20 | 40 | ≤25 | 0.074-0.4 | 20-78 | 400 | 85 |
| ?2700×4500 | 20 | 48 | ≤25 | 0.074-0.4 | 22-85 | 430 | 89 |
| ?3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 29-140 | 800 | 137 |
| ?3200×5400 | 18 | 81.6 | ≤25 | 0.074-0.4 | 30-180 | 800-1000 | 146 |
| ?3600×4500 | 17 | 88 | ≤25 | 0.074-0.4 | 35-210 | 1000 | 190 |
| ?3600×6000 | 17 | 117 | ≤25 | 0.074-0.4 | 38-240 | 1250-1500 | 220 |
| ?3600×8500 | 17 | 144 | ≤25 | 0.074-0.4 | 45-260 | 1800 | 280 |
